國產劃片機 2022-02-21
半導體劃片機行業制造芯片的機器叫什么呢，其實制造芯片有一個非常復制的生產流程，各個流程環節中都有相應的設計與制造裝備，即使同一流程也有不同的工藝與相應的機器。譬如集成電路的設計、布線要用到EDA（Electronic design automation 電子設計自動化）軟件，我們說這僅僅是最初的一步之一，而制造芯片的機器分享如下：
1、制造芯片的光刻機
這個行業的人在加工芯片的過程中，光刻機通過一系列的光源能量、形狀控制手段，將光束透射過畫著線路圖的掩模，經物鏡補償各種光學誤差，將線路圖成比例縮小后映射到硅片上，然后使用化學方法顯影，得到刻在硅片上的電路圖。
2、制造芯片的等離子刻蝕機
這是干法刻蝕中最常見的一種形式，其原理是暴露在電子區域的氣體形成等離子體，由此產生的電離氣體和釋放高能電子組成的氣體，從而形成了等離子或離子，電離氣體原子通過電場加速時，會釋放足夠的力量與表面驅逐力緊緊粘合材料或蝕刻表面。
3、制造芯片的離子注入機
您見到的離子注入機是高壓小型加速器中的一種。它是由離子源得到所需要的離子，經過加速得到幾百千電子伏能量的離子束流，用做半導體材料、大規模集成電路和器件的離子注入，還用于金屬材料表面改性和制膜等。
4、制造芯片的反應離子刻蝕機
反應離子刻蝕技術是一種各向異性很強、選擇性高的干法腐蝕技術。它是在真空系統中利用分子氣體等離子來進行刻蝕的，利用了離子誘導化學反應來實現各向異性刻蝕，即是利用離子能量來使被刻蝕層的表面形成容易刻蝕的損傷層和促進化學反應，同時離子還可清除表面生成物以露出清潔的刻蝕表面的作用。
5、制造芯片的單晶爐
我們所說的單晶爐是一種在惰性氣體（氮氣、氦氣為主）環境中,用石墨加熱器將多晶硅等多晶材料熔化,用直拉法生長無錯位單晶的設備。

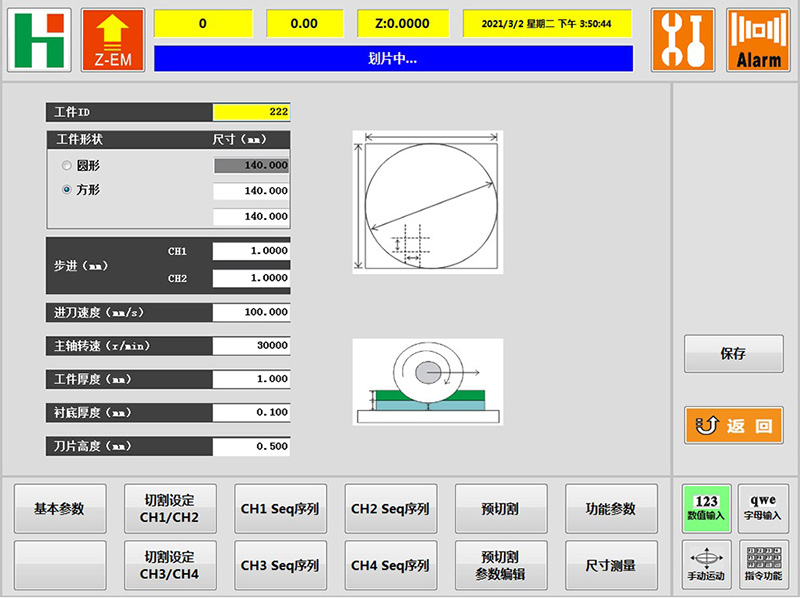

6、制造芯片的晶圓劃片機
晶圓劃片機主要功能：把晶圓，切割成小片，這里推薦選擇國產劃片機企業沈陽漢為科技，提供一站式服務。
7、制造芯片的晶片減薄機
我們通常在集成電路封裝前，需要對晶片背面多余的基體材料去除一定的厚度。這一工藝過程稱之為晶片背面減薄工藝，對應裝備就是晶片減薄機。
8、制造芯片的氣相外延爐
氣相外延是一種單晶薄層生長方法，這是化學氣相沉積的一種特殊方式，其生長薄層的晶體結構是單晶襯底的延續，而且與襯底的晶向保持對應的關系。
半導體行業制造芯片有一個非常復雜的流程，非單一設備能夠完成。單獨一個制作流程，也可能有不同的生產工藝，用到不同的機器。沈陽漢為科技有限公司是專業從事劃片機等半導體專用設備及配件耗材的高科技企業：024-81866018，漢為科技為客戶定制專業、合理、實用的產品解決方案，助力您的事業輝煌!
