國產劃片機 2025-03-06
在晶圓切割（劃片）過程中，高速旋轉的金剛石刀片與晶圓摩擦?xí)a(chǎn)生高溫和碎屑，可能導致以下問題：
熱損傷：局部高溫導致晶圓材料微裂紋或分層。
污染：碎屑附著在晶圓表面或刀片上，影響切割精度和設備壽命。
冷卻不足：傳統噴水罩可能存在水流覆蓋不均、壓力不穩定或廢水回收效率低等問題。
現有噴水罩設計通常為固定式結構，難以動態適配不同切割參數（如刀速、切割深度）或晶圓材料特性（如硅、化合物半導體、玻璃等），導致冷卻效率與清潔效果受限。

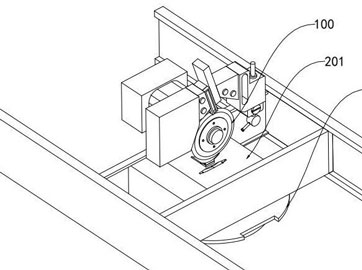

專利核心創新：噴水罩設計優化
該專利可能聚焦于噴水罩的結構設計、流體控制及功能集成，具體創新點可能包括：
模塊化噴嘴陣列
采用可調節角度的多噴嘴設計，根據切割路徑動態調整水流方向，實現精準冷卻和碎屑沖刷。
噴嘴間距和孔徑可適配不同刀片寬度（如薄刀片切割窄道時需更集中水流）。
動態水流控制系統
集成壓力傳感器和流量控制器，實時匹配切割參數（如刀片轉速、進給速度），實現自適應水壓與流量調節。
例如：高速切割時增大水流壓力以快速散熱，低速切割時減少用水量以降低成本。
導流與防濺結構
通過內部導流槽或擋板設計，減少水流飛濺并提高廢水回收率（如專利可能提及“渦旋導流”技術）。
增設防霧化裝置（如微孔濾網），避免水霧污染設備光學組件或晶圓表面。
環保與節能設計
內置過濾系統，分離切割碎屑與冷卻水，實現循環利用，減少純水消耗和廢水處理成本。
采用輕量化材料（如碳纖維增強塑料）降低設備負載，同時耐腐蝕延長使用壽命。
技術優勢
提升切割質量
均勻冷卻降低熱應力，減少晶圓崩邊、微裂紋等缺陷，提高芯片良率。
高效碎屑清除避免刀片堵塞或劃傷晶圓。
增強工藝靈活性
適配多種材料（硅、GaN、陶瓷等）和良好封裝結構（如TSV硅通孔、超薄晶圓）。
支持高精度切割（<10μm切割道）和異形切割（如曲線切割）。
降低運營成本
水資源循環利用減少耗水量（尤其在缺水地區意義重大）。
延長刀片壽命（減少因碎屑堆積導致的磨損）。
潛在應用場景
良好封裝工藝
適用于Fan-out、3D IC等對切割潔凈度要求極高的場景，避免碎屑?xì)埩粲绊懞罄m(xù)鍵合或堆疊。
Mini/Micro LED晶圓切割
脆性材料（如藍寶石襯底）對冷卻均勻性敏感，優化后的噴水罩可減少外延層損傷。
功率器件加工
SiC、GaN等寬禁帶半導體材料切割時產熱高，需高強度冷卻，動態水流控制可防止熱失控。
玻璃基板與光學元件切割
避免水漬或碎屑污染光學表面（如AR/VR鏡片、顯示屏玻璃）。
行業意義
國產替代加速：突破進口設備在精密流體控制領域的技術壁壘，助力國產劃片機搶占高端市場。
綠色制造升級：符合半導體行業節能減排趨勢，推動“零排放”晶圓廠建設。
技術延伸潛力：噴水罩的流體優化技術可遷移至其他濕法工藝設備（如清洗機、蝕刻機）。
需驗證的關鍵問題
（專利細節未公開前提下需進一步確認）
長期可靠性：噴嘴在高壓高頻工況下的抗堵塞和耐磨損性能。
兼容性驗證：是否支持行業標準刀片接口（如Disco系列）及不同品牌切割機。
成本效益分析：模塊化設計是否導致維護復雜度增加，初期投入與長期節水的平衡點。
劃片機廠家的發明公開了一種帶有接觸測高裝置的晶圓加工劃片機，涉及劃片機測高技術領域，包括切割裝置和軌道支架組，切割裝置的下方設置有工作盤，軌道支架組軌道內側傳動連接有檢測裝置，還包括平整度檢測機構以及用于檢測切割裝置刀片磨損程度的磨損程度檢測機構；平整度檢測機構包括與檢測裝置限位滑動連接的檢測塊。本發明中，通過檢測塊的移動對工件表面的平整度進行檢測，可以對工件表面各處區域?qū)崿F(xiàn)實時檢測，通過第一傳動腔的上細下粗設計對檢測結果實現放大，可以提升區分度和提升檢測的精準度，直接檢測出存在缺陷的工件，同時可以通過第二檢測腔對不平整區域進行記錄和統計，實現對工件整體表面質量的評估。
該噴水罩專利通過結構創新與智能流體控制，解決了傳統劃片機冷卻效率低、資源浪費大的痛點，尤其適用于高精度、多材料、綠色化制造場景。若能實現產業化，將顯著提升國產劃片機的綜合競爭力，推動半導體設備產業鏈向高端化、可持續化發展。
